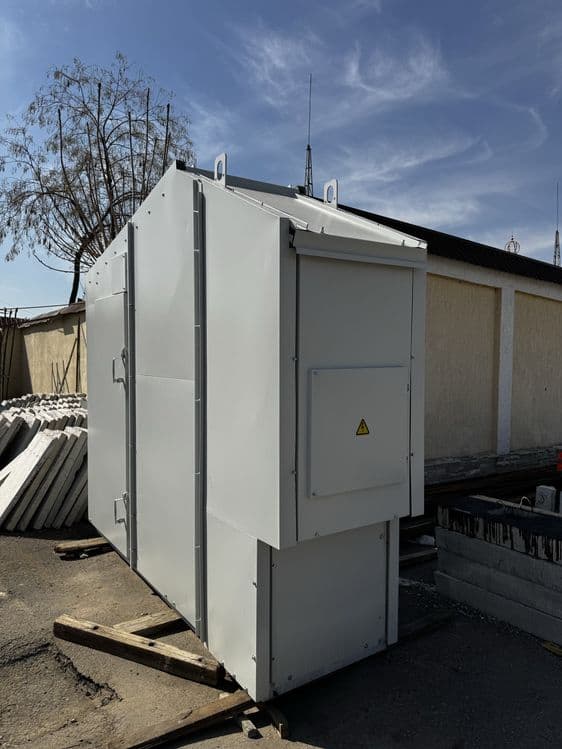

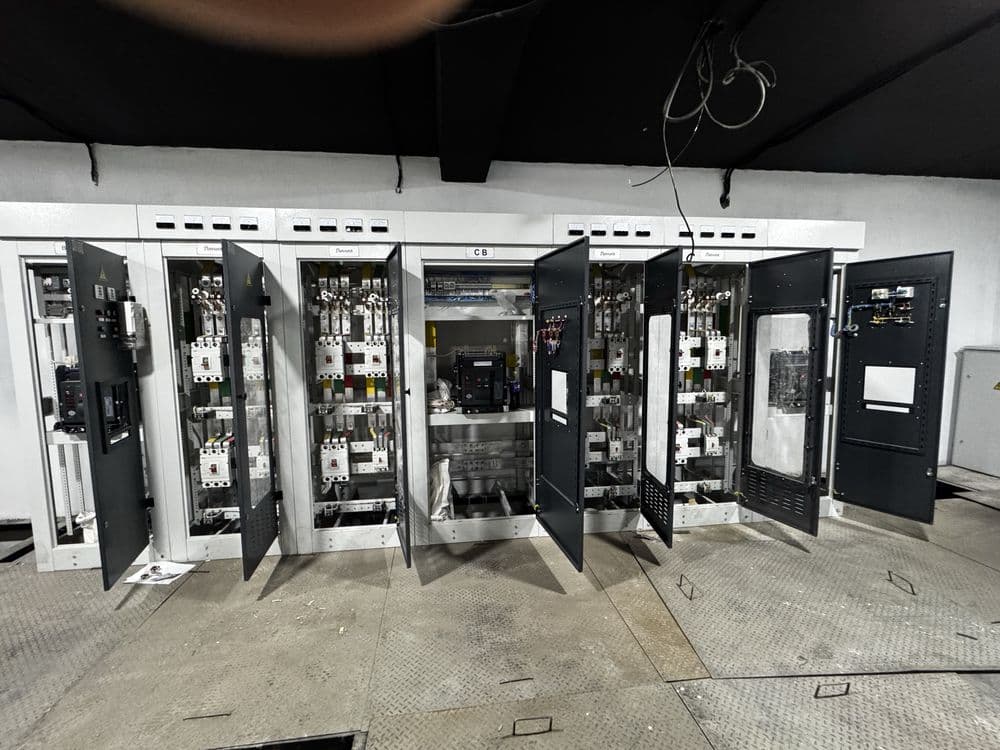

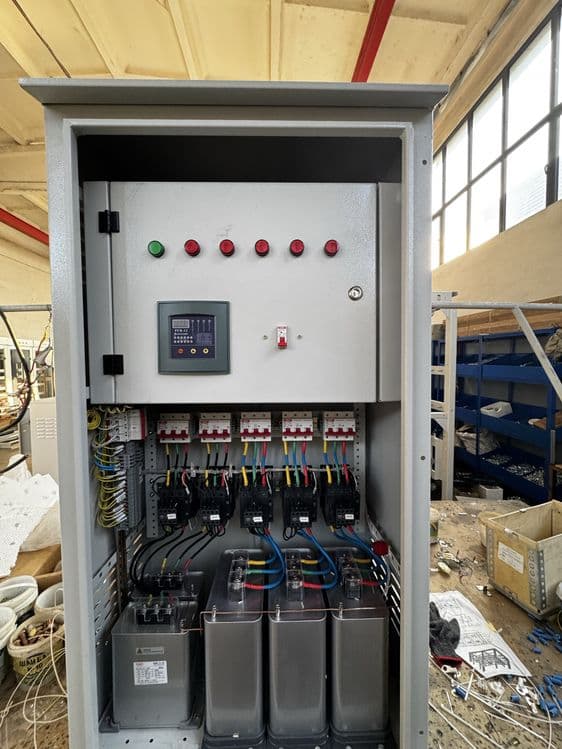

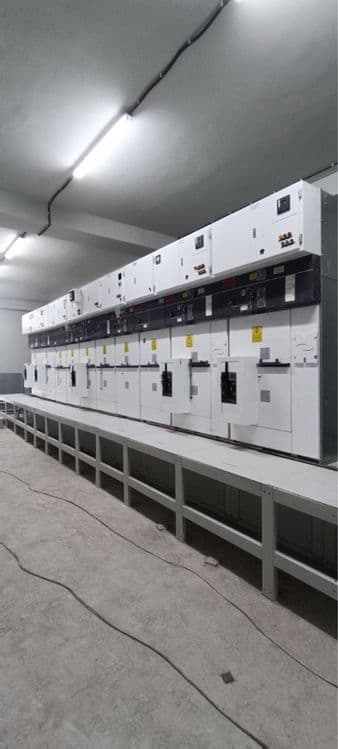

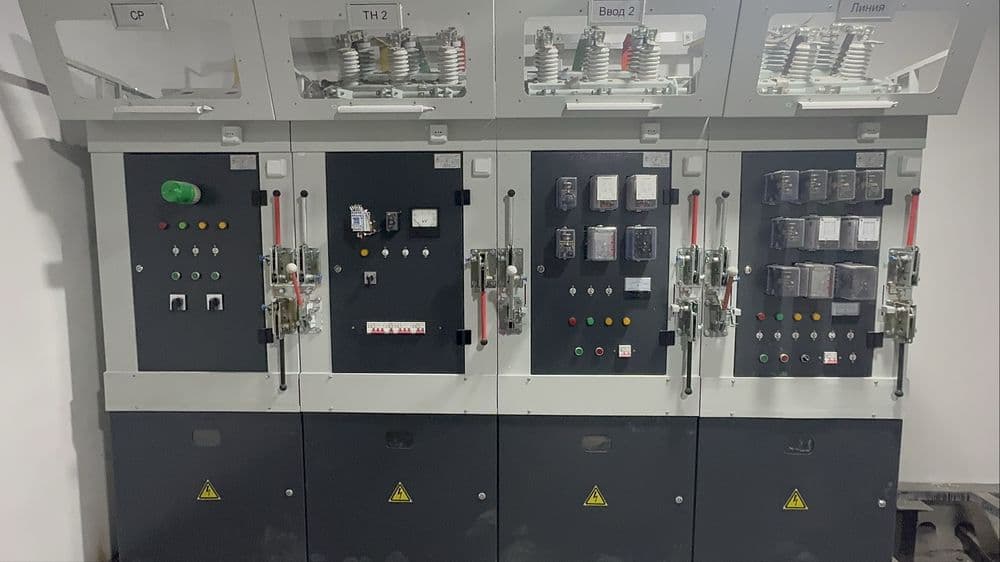

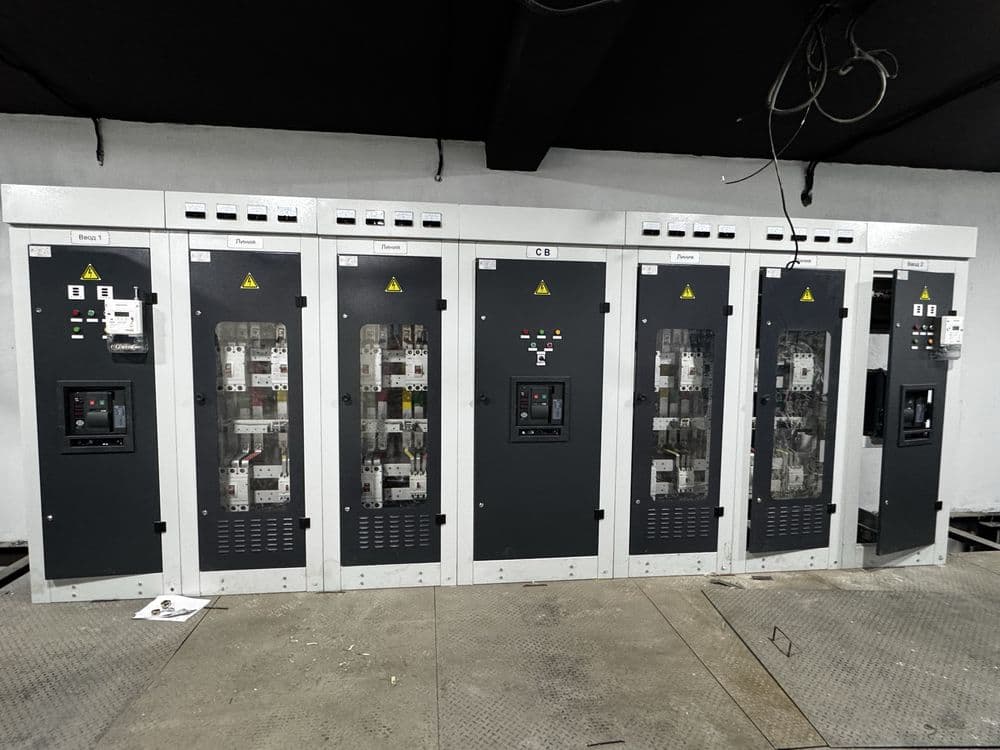

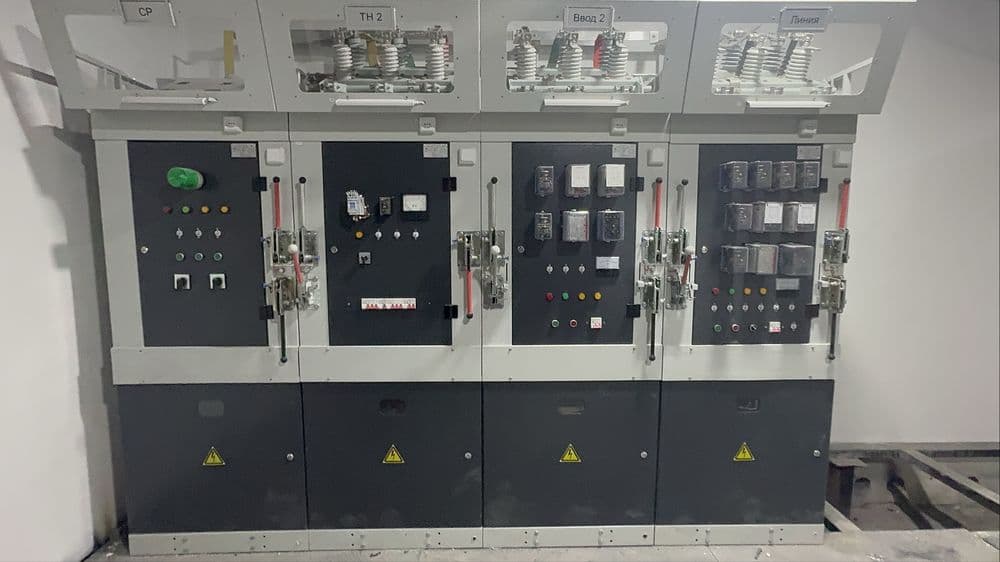

Шкафы распределительные серии ШО-85

Шкафы распределительные щитов ЩО 2015 (заменили ЩО-85, ЩО-70) предназначены для комплектования щитов распределения электрической энергии трехфазного переменного тока напряжением 380 V, частотой 50 Hz. Щиты комплектуются панелями и устанавливаются в закрытых помещениях и обслуживаются с передней стороны. 1.Номинальное напряжение силовой цепи , V- 380; 2.Частота, Hz- 50, 60; 3.Номинальное напряжение вспомогательных цепей, V - 220; 4.Число отходящих линий - 1,2,3,4,6,7,8,9; 5.Номинальный ток отходящих линий, А - 100, 250, 400, 630, 1000, 1600; 6.Номинальный ток сборных шин, A - до 2500; 7.Электрическая стойкость сборных шин и отпаек от них, кА - 30; 8.Габаритные размеры шкафов, mm oвысота - 2300; oширина - 400,800,1000; oглубина - 600,800; 9.Масса шкафов, кг не более - 300; Панели изготавливаются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение) 30 и 50 кА. Панели предусматривают как кабельные, так и шинные вводы.
